La technologie des aérosols est devenue un élément indispensable des emballages de consommation et des applications industrielles modernes. Des articles de soins personnels comme les déodorants et laques pour cheveux aux produits ménagers essentiels comme les désinfectants, en passant par les formulations automobiles ou pharmaceutiques critiques, les systèmes aérosols offrent un mécanisme de distribution pratique, contrôlé et efficace. Au cœur de chaque flacon aérosol se trouve un composant de haute technologie et mûri avec précision : le valve aérosol .
Alors que les consommateurs ne ressentent qu'une simple pression sur un bouton, le fonctionnement mécanique sous-jacent d'une valve aérosol implique une interaction sophistiquée de différences de pression, de science des matériaux et de dynamique des fluides. Dans ce guide technique complet, nous expliquerons exactement ce qu'est une valve aérosol, disséquerons ses composants principaux, explorerons ses mécanismes de fonctionnement et examinerons les types clés utilisés aujourd'hui dans les industries mondiales.
1. Comprendre le concept : Qu'est-ce qu'une valve aérosol ?
Une valve aérosol est un dispositif mécanique conçu pour fermer hermétiquement un récipient aérosol et réguler la distribution de son contenu. Contrairement aux pulvérisateurs à pompe traditionnels qui reposent sur un pompage mécanique physique pour aspirer le liquide vers le haut, un système aérosol est un environnement pré-pressurisé. La valve sert de gardien, retenant un mélange volatil de produit concentré et de gaz propulseur liquéfié ou comprimé.
Lorsque la vanne est actionnée (appuyée ou inclinée), elle ouvre un passage dégagé. Étant donné que la pression interne de la boîte est nettement supérieure à la pression atmosphérique externe, le produit est entraîné violemment ou doucement vers le haut à travers le mécanisme de valve. La géométrie de la valve détermine exactement la manière dont le produit est libéré, que ce soit sous forme d'une fine brume, d'un jet grossier, d'une mousse riche ou d'un jet constant.
Le principe de la différence de pression
L’ensemble du système fonctionne sur une équation physique fondamentale : ΔP = P interne −P externe . Tant que P interne reste supérieur à P externe (pression atmosphérique), le fluide va naturellement accélérer vers l'orifice de sortie au moment où la barrière mécanique de la vanne est brisée.
2. Anatomie d'une valve aérosol : les composants clés
Une valve aérosol standard semble compacte de l'extérieur, mais elle est assemblée à partir de plusieurs sous-composants fabriqués selon des tolérances incroyablement serrées (souvent mesurées en microns). Une défaillance d'un seul composant entraînera une fuite du bidon, un système obstrué ou une mauvaise performance de pulvérisation. Vous trouverez ci-dessous les piliers structurels d’un ensemble de valve aérosol classique :

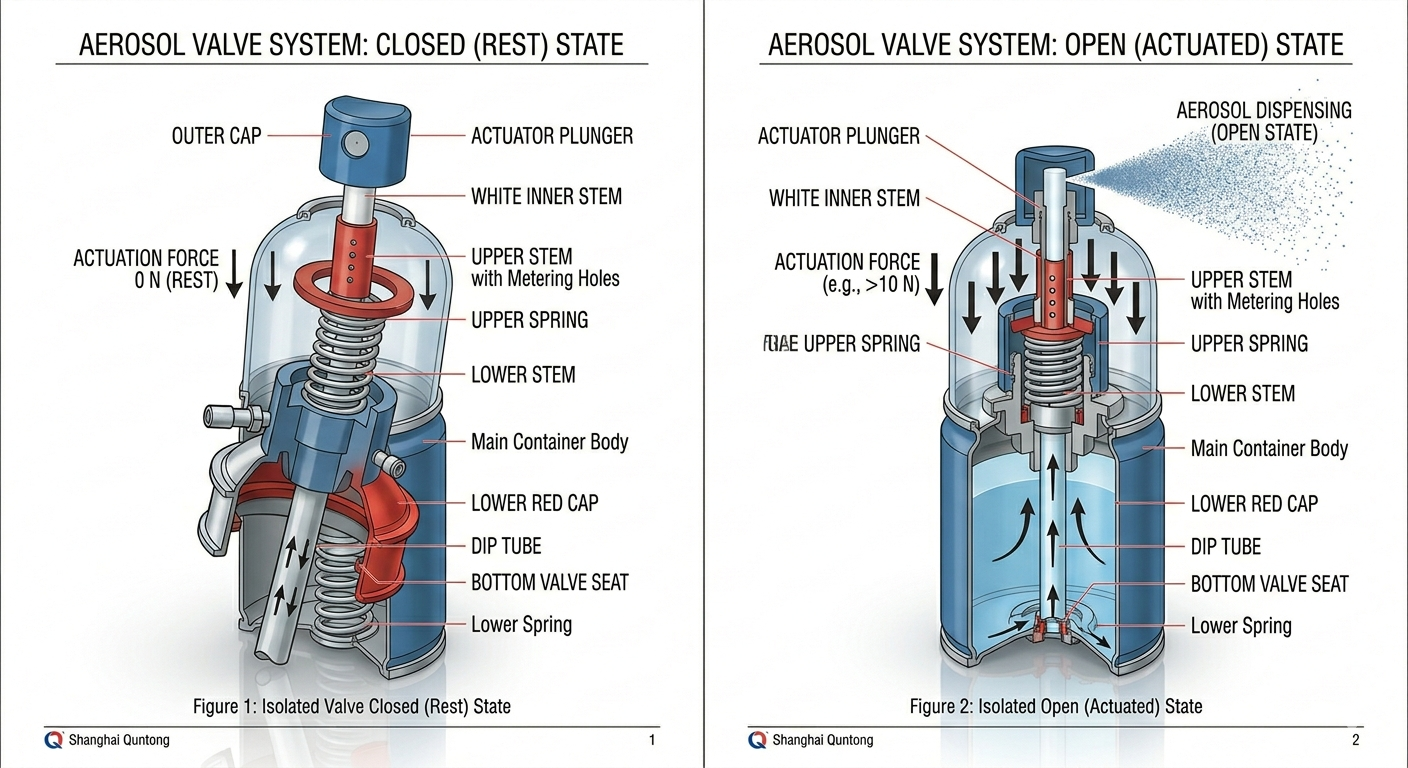

Figure 1 : Anatomie en coupe transversale et principaux composants de la valve aérosol en état de repos (fermée).
| Composant | Fonction et rôle technique |
|---|---|
| 1. Actionneur (bouton) | La partie orientée vers l'utilisateur pressée pour distribuer le produit. Il intègre l'orifice de sortie final et des inserts de pulvérisation qui divisent le flux de liquide selon le motif de pulvérisation souhaité (atomisation). |
| 2. Tige | Le canal vertical qui supporte l'actionneur. Il contient de minuscules orifices internes (trous de dosage) qui permettent à la formulation sous pression de pénétrer dans le canal de la tige depuis le corps de la valve. |
| 3. Joint extérieur | Un anneau en élastomère résilient qui scelle l'interface entre la tige de valve et la coupelle de montage, empêchant tout produit ou propulseur de s'échapper lorsque la valve est fermée. |
| 4. Printemps | Généralement fabriqué en acier inoxydable, le ressort exerce une force constante vers le haut contre la tige, garantissant que la vanne se ferme instantanément et se referme dès que l'utilisateur relâche l'actionneur. |
| 5. Boîtier (corps de vanne) | La chambre centrale qui entoure le ressort et maintient la tige. Il régule le débit du produit grâce à des restrictions spécifiques de fond et latérales (robinets de vapeur). |
| 6. Tasse de montage | Base métallique (souvent en fer blanc ou en aluminium) qui fixe l'ensemble de la valve sur le bord du corps de la bombe aérosol. Il est souvent recouvert de laques protectrices pour prévenir la corrosion. |
| 7. Tube plongeur | Un tube en plastique étroit s'étendant du bas du boîtier jusqu'au fond de la bombe aérosol, garantissant que le concentré de produit liquide est aspiré proprement sans laisser de résidus excessifs. |
3. Mécanique étape par étape : comment ça marche ?
Pour bien comprendre le fonctionnement d'une valve aérosol, il faut s'intéresser à la transition entre ses deux états primaires : le État de repos (statique) et le État actionné (dynamique) .
Figure 2 : Fonctionnement dynamique – État actionné (ouvert) démontrant les chemins de fluide ouverts et le flux de distribution d'aérosol actif.
Phase 1 : l'état de repos (vanne fermée)
Lorsque la bombe aérosol reste inutilisée sur une étagère, le ressort interne en acier inoxydable pousse fermement la tige vers le haut. Cette action force un épaulement de la tige fermement contre le joint extérieur en élastomère. Surtout, les minuscules trous de dosage (orifices) percés sur le côté de la tige sont positionnés complètement au-dessus ou complètement bloqués par le corps solide du joint. Étant donné que les trous d’entrée sont isolés de la chambre sous pression inférieure, aucune formulation ne peut s’échapper. Le récipient reste complètement hermétique et étanche.
Phase 2 : Actionnement (ouverture de la vanne)
Lorsqu'un utilisateur exerce une pression vers le bas sur le bouton d'actionnement, il surmonte la force contraire du ressort interne. La tige descend dans la chambre du boîtier. Ce déplacement physique déplace les orifices de dosage de la tige sous la ligne de joint, les exposant directement à l'intérieur du boîtier de la vanne sous pression.
La mécanique des flux : Instantanément, l'environnement à haute pression force le produit liquide à monter à travers le tube plongeur, dans le boîtier de la vanne, à travers les orifices de tige nouvellement exposés et jusqu'au centre de la tige creuse. Il s'engouffre ensuite dans la chambre de l'actionneur, où il est forcé à travers un orifice de buse microscopique vers l'air libre.
Phase 3 : Àomisation et sortie
Lorsque le produit sort de l'orifice de l'actionneur et atteint la pression atmosphérique, le gaz propulseur liquéfié dissous se dilate rapidement et passe à un véritable état gazeux. Cette violente expansion brise le flux de produit liquide en millions de gouttelettes microscopiques, créant un brouillard ou une mousse d'aérosol parfait et uniforme, selon la conception du profil de la buse.
4. Vannes continues ou dosées
En fonction de l'application requise, les fabricants de vannes industrielles conçoivent des systèmes permettant d'évacuer le produit de deux manières distinctes :
- Vannes de pulvérisation continue : Ce sont les variantes les plus courantes. Le produit pulvérise sans interruption tant que l'actionneur reste enfoncé. Ils sont universellement préférés pour des produits tels que les désodorisants, les peintures en aérosol et les sprays corporels.
- Vannes doseuses : Principalement utilisé dans les inhalateurs médicaux (tels que les inhalateurs pour l'asthme) ou les distributeurs de parfum haut de gamme. Ces valves comportent une chambre interne spécialisée qui isole un volume précis et pré-mesuré de formulation (par exemple 50 ou 100 microlitres). Lorsqu'on appuie dessus, seul le volume exact est distribué, et aucun volume supplémentaire ne peut s'échapper jusqu'à ce que la valve soit complètement relâchée et réinitialisée.
5. L’importance de la personnalisation des vannes
Il n’existe pas de valve aérosol « taille unique ». La viscosité, la tension superficielle et le choix du propulseur d'une formulation chimique dictent fortement les spécifications optimales de la vanne. Par exemple, une formulation à base d’eau nécessite des dimensions d’orifice et des robinets de vapeur internes complètement différents de ceux d’un composé chimique à base d’alcool ou d’huile. De plus, le choix des matériaux élastomères pour les joints doit être soigneusement évalué pour garantir la compatibilité chimique et éviter le gonflement ou la dégradation du matériau dans le temps.
At Shanghai Quntong Spray Packaging Material Co., Ltd. , nous nous spécialisons dans la personnalisation et la fabrication d'ensembles de valves pour aérosols haute performance conçus pour répondre aux normes internationales rigoureuses. En réglant les diamètres des orifices, en choisissant des tensions de ressort spécialisées et en utilisant des composants robustes, nous garantissons que vos produits offrent un motif de pulvérisation optimisé, une durée de conservation constante et une fiabilité sans faille de la première pulvérisation à la dernière.
